Losa hueca alveolar 120
Ficha técnica informativa
Losas huecas alveolares pretensadas
Las losas huecas alveolares son elementos estructurales prefabricados de hormigón pretensado que optimizan la construcción industrial de gran escala. Diseñadas con cavidades longitudinales (alveolos), reducen el peso propio de la estructura sin comprometer su rigidez ni su capacidad de carga.
Características técnicas
Eficiencia estructural
Las cavidades reducen la masa del elemento, permitiendo cubrir mayores luces (claros) con menor peralte y sin apoyos intermedios.
Optimización de materiales
Disminuyen el consumo de hormigón y acero por metro cuadrado, reduciendo las cargas muertas transferidas a las fundaciones.
Velocidad de ejecución
Su montaje modular elimina la necesidad de encofrados y apuntalamientos complejos. Están listas para entrar en servicio de forma inmediata.
Comportamiento termoacústico
Los alveolos internos funcionan como cámaras de aire que mejoran el aislamiento térmico y acústico en comparación con las losas macizas.
Aplicaciones principales
Uso estructural
- Entrepaños y losas de entrepiso
- Cubiertas planas o inclinadas
- Naves industriales y centros logísticos
Obras civiles y especiales
- Muros de sostenimiento y cerramientos verticales
- Pilotes-pantalla premoldeados y tablestacados
- Entibado de excavaciones, túneles y gradas
Especificaciones de puesta en obra
- Capa de compresión No la requieren de forma obligatoria para su funcionamiento básico, lo que acelera el montaje. Sin embargo, su aplicación incrementa la capacidad a flexo-compresión si el cálculo estructural lo demanda.
- Control de calidad Al ser de fabricación industrializada, garantizan una resistencia mecánica homogénea, alta durabilidad ante ambientes agresivos y cumplimiento estricto de las normativas vigentes.
Información estructural
| Ancho | 1198 mm (pieza completa, sin junta central) |
|---|---|
| Espesores disponibles | 110 / 160 / 200 mm |
| Norma | IRAM-IAS-U-500-07 |
| Juntas | Horizontales, mortero 1:3 |
| Instalación | Rápida, sin encofrado adicional |
Espesores y peso
| Espesor | Ancho | Peso aproximado | Núcleos |
|---|---|---|---|
| 110 mm | 1198 mm | 207.73 kg/m | 10 núcleos de 68 mm |
| 160 mm | 1198 mm | 286.12 kg/m | núcleos de 85 mm |
| 200 mm | 1198 mm | 341.98 kg/m | núcleos de 84 mm |
Método de cálculo
El dimensionamiento sigue el mismo procedimiento que el resto de la línea de losas huecas Favipret: se determina la carga total de diseño sumando la carga permanente y la sobrecarga de uso (q = p + g), se calcula la luz de cálculo (lc = luz libre + 0.10 m) y se obtiene el momento flector máximo como simplemente apoyado: Mmax = (q × lc) / 8. Con ese valor y el espesor elegido se verifica la capacidad resistente junto a Favipret.
Geometría de la placa

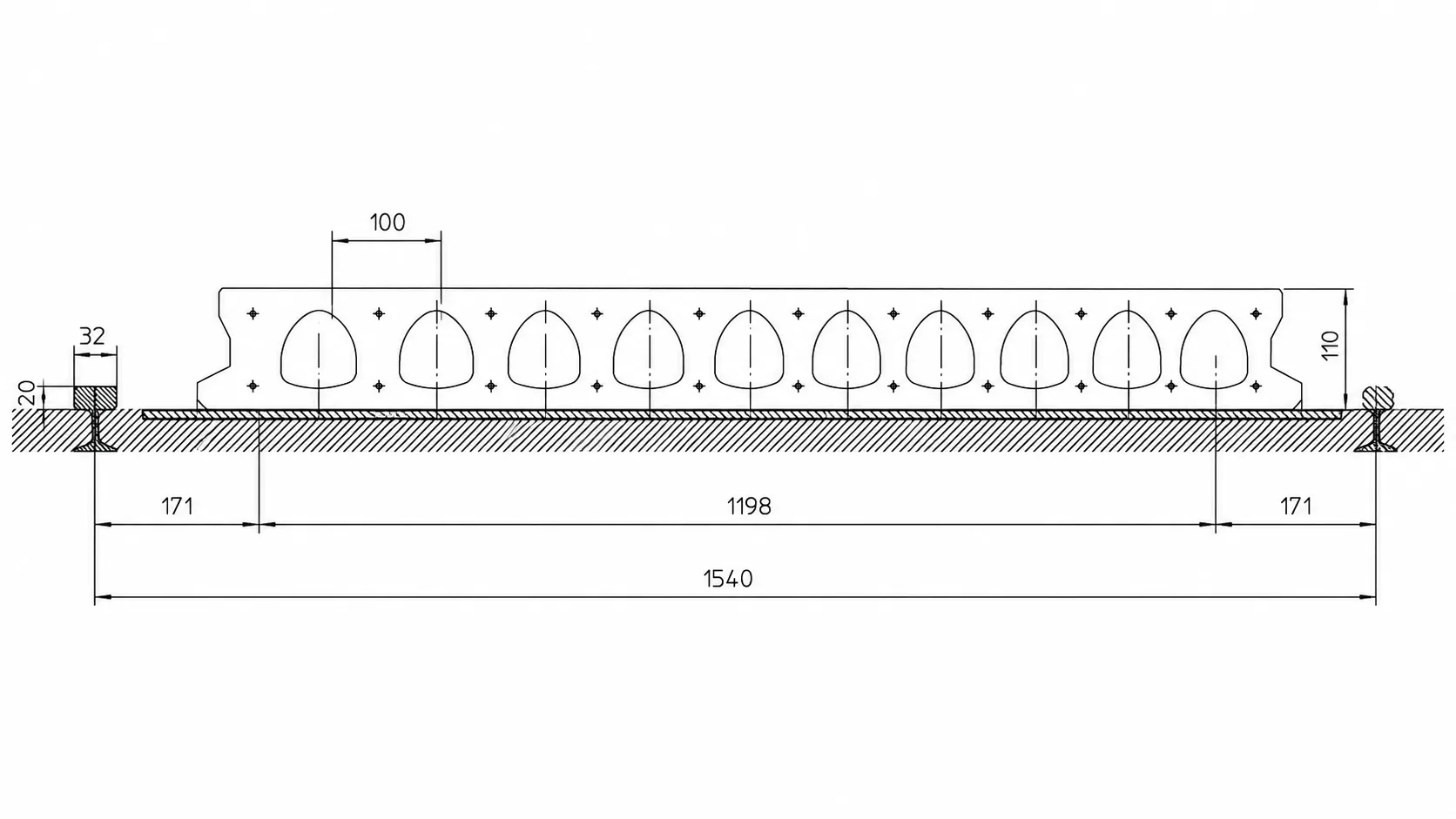

Esquema de sección transversal de ancho completo (1198mm), sin junta longitudinal intermedia. La cantidad de núcleos y el espesor varían según la opción elegida (110, 160 o 200mm).
Detalle de juntas e instalación
Las losas se unen con mortero de cemento 1:3 en la junta longitudinal, incorporando una caja de seguridad en el paso de instalaciones.
Para pases de instalación sanitaria (desagües, cañerías), el ancho máximo de paso es de 20 cm, con un máximo de 10 cm hacia cada lado del eje de la junta.
Antes de hormigonar, se limpia todo residuo de tierra o impurezas y se moja bien la superficie de las losas para asegurar una buena adherencia con el mortero.
