Losa hueca alveolar 30
Ficha técnica informativa
Losas huecas alveolares pretensadas
Las losas huecas alveolares son elementos estructurales prefabricados de hormigón pretensado que optimizan la construcción industrial de gran escala. Diseñadas con cavidades longitudinales (alveolos), reducen el peso propio de la estructura sin comprometer su rigidez ni su capacidad de carga.
Características técnicas
Eficiencia estructural
Las cavidades reducen la masa del elemento, permitiendo cubrir mayores luces (claros) con menor peralte y sin apoyos intermedios.
Optimización de materiales
Disminuyen el consumo de hormigón y acero por metro cuadrado, reduciendo las cargas muertas transferidas a las fundaciones.
Velocidad de ejecución
Su montaje modular elimina la necesidad de encofrados y apuntalamientos complejos. Están listas para entrar en servicio de forma inmediata.
Comportamiento termoacústico
Los alveolos internos funcionan como cámaras de aire que mejoran el aislamiento térmico y acústico en comparación con las losas macizas.
Aplicaciones principales
Uso estructural
- Entrepaños y losas de entrepiso
- Cubiertas planas o inclinadas
- Naves industriales y centros logísticos
Obras civiles y especiales
- Muros de sostenimiento y cerramientos verticales
- Pilotes-pantalla premoldeados y tablestacados
- Entibado de excavaciones, túneles y gradas
Especificaciones de puesta en obra
- Capa de compresión No la requieren de forma obligatoria para su funcionamiento básico, lo que acelera el montaje. Sin embargo, su aplicación incrementa la capacidad a flexo-compresión si el cálculo estructural lo demanda.
- Control de calidad Al ser de fabricación industrializada, garantizan una resistencia mecánica homogénea, alta durabilidad ante ambientes agresivos y cumplimiento estricto de las normativas vigentes.
Información estructural
| Sección total | 300 x 110 mm |
|---|---|
| Ancho útil | 270 mm |
| Alvéolos | 2, sección circular |
| Peso | 58.96 kg/m aprox. (densidad 2.4) |
| Norma | IRAM-IAS-U-500-07 |
| Juntas | Horizontales, mortero 1:3 |
| Instalación | Rápida, sin encofrado adicional |
Series según luz
| Serie | Longitud | Distribución de armadura (IRAM-IAS U 500-07) |
|---|---|---|
| A | hasta 3.50 m | 2 cordones de 2x2.25 / 3 cordones de 2x2.25 |
| B | 3.60 a 4.50 m | 3 cordones de 2x2.25 / 3 cordones de 3x2.25 |
| C | 4.60 a 5.20 m | 3 cordones de 3x2.25 / 3 cordones de 3x2.25 |
Método de cálculo
- Determinar la carga útil total: p (kg/m²).
- De la tabla, obtener el peso propio de la losa: g (kg/m²).
- Obtener la carga total: q = p + g (kg/m²).
- Determinar la luz de cálculo (lc), como luz libre más 0.10 m.
- Calcular el momento flector máximo como simplemente apoyado: Mmax = (q × lc) / 8.
- Ubicar en la tabla la serie cuyo momento admisible sea igual o mayor: Madm ≥ Mmax.
- Verificar que pertenezca a la configuración elegida; si no, repetir el cálculo con el nuevo valor de g.
Cargas admisibles
| Tipo | Long. estándar | Espesor | Peso propio kg/m² | Momento flector kg/m² | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | hasta 3.50 m | 11 cm | 145 | 670 | 3.28 | 3.03 | 2.76 | 2.55 | 2.4 | 2.27 | 2.15 | 2.02 |
| B | 3.30 a 4.50 m | 11 cm | 145 | 1128 | 4.26 | 3.92 | 3.62 | 3.35 | 3.15 | 2.97 | 2.82 | 2.7 |
| C | 4.60 a 5.20 m | 11 cm | 145 | 1450 | 4.97 | 4.47 | 4.1 | 3.8 | 3.56 | 3.37 | 3.2 | 3.02 |
Sobrecarga en kg/m², luz admisible en metros. La serie se selecciona en función de la luz libre entre apoyos y la sobrecarga de uso prevista para el entrepiso o techo.
Modelo y armado

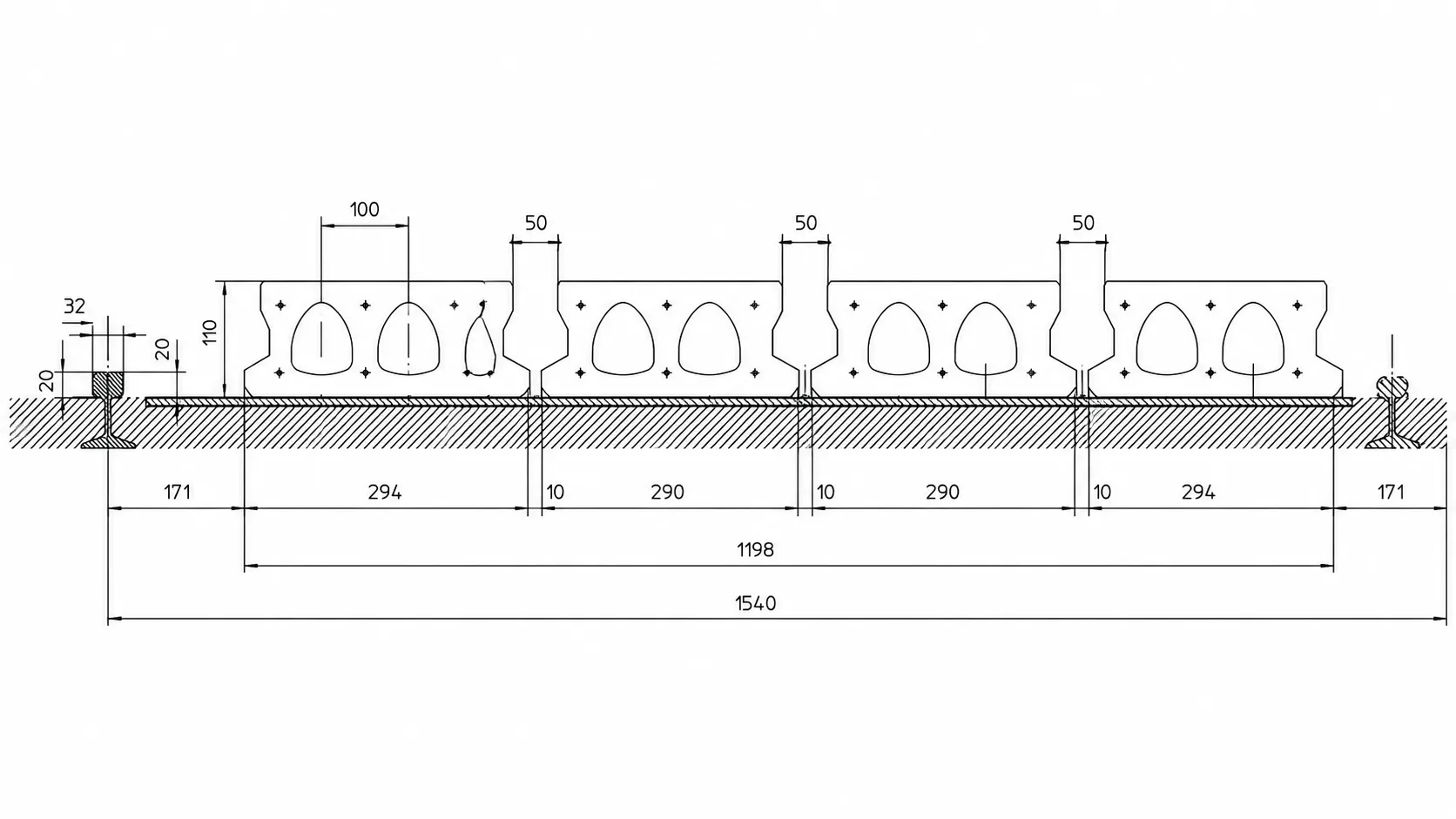

Corte transversal de fábrica: la pista se produce continua y se corta en piezas de 290 a 294mm de ancho según el módulo, altura 110mm, 2 núcleos por pieza.

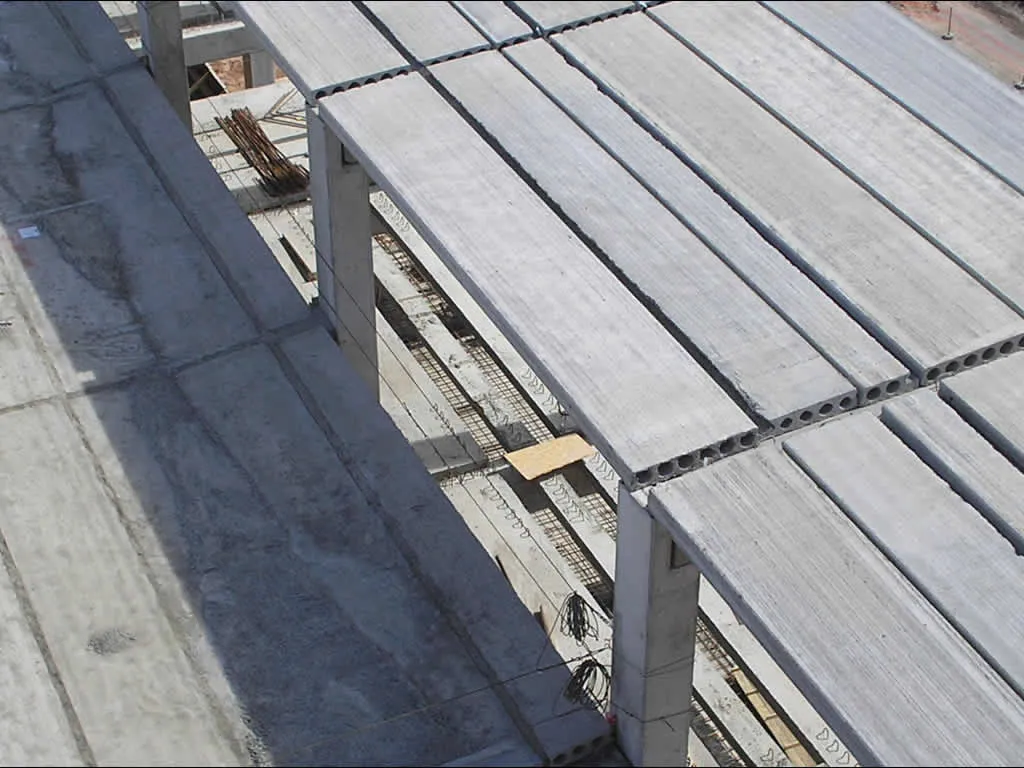

Losa modular de 30cm de ancho, fabricada en pista continua y cortada a la longitud requerida por obra. Se apoya directamente sobre muros o vigas perimetrales.
| Dato | Valor |
|---|---|
| Ancho total | 30 cm |
| Ancho útil | 27 cm |
| Altura | 11 cm |
| Peso aproximado | 58.96 kg/m |
| Densidad | 2.4 |
Detalle de juntas e instalación

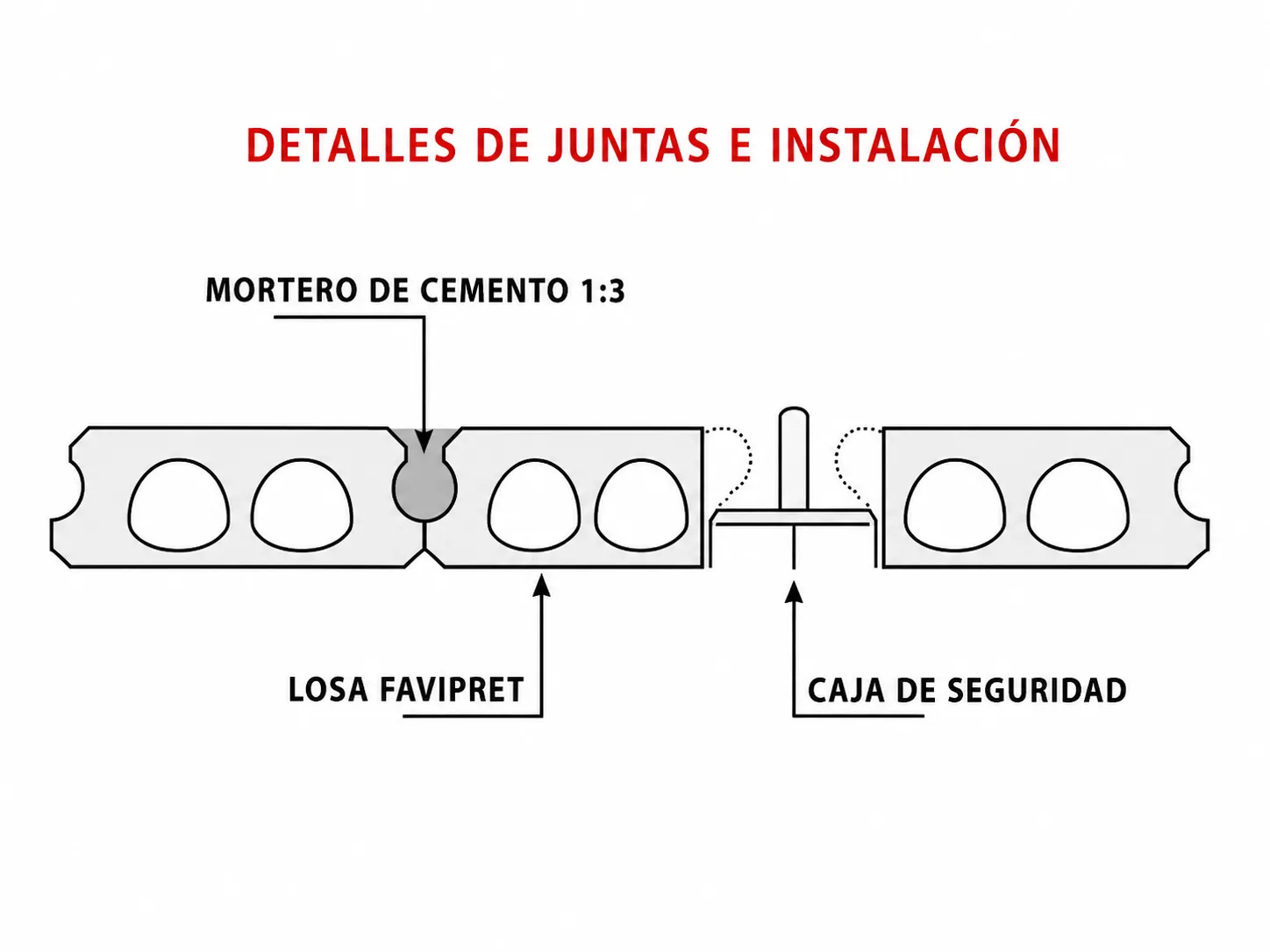

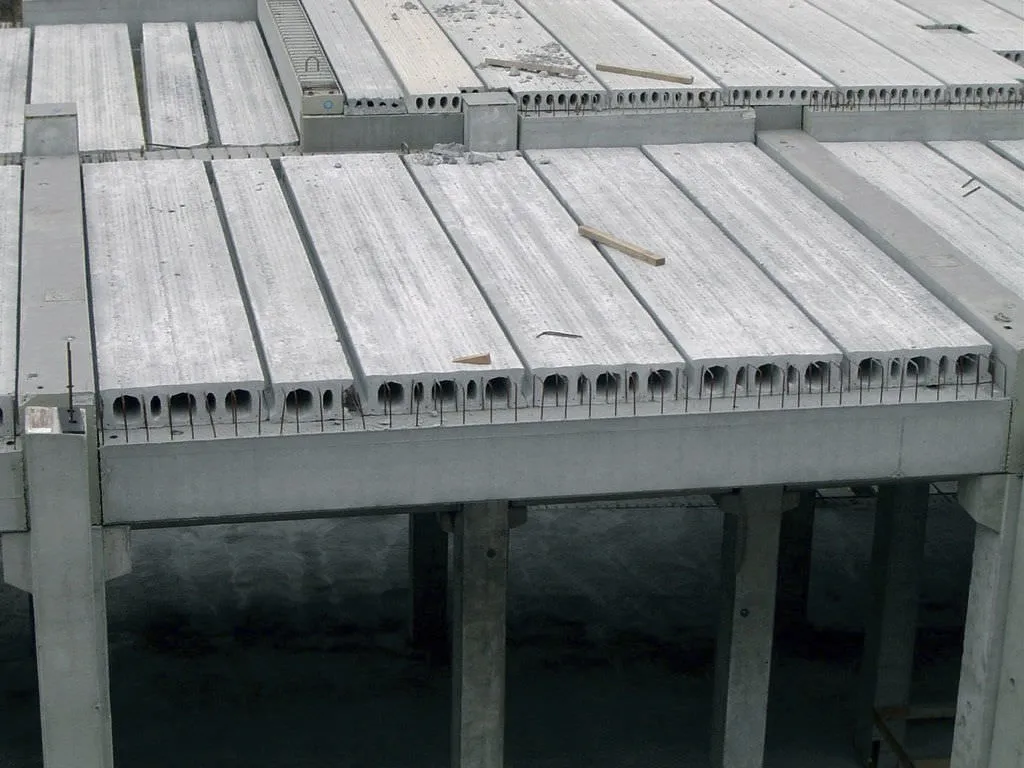

Las losas se unen con mortero de cemento 1:3 en la junta longitudinal, incorporando una caja de seguridad en el paso de instalaciones.

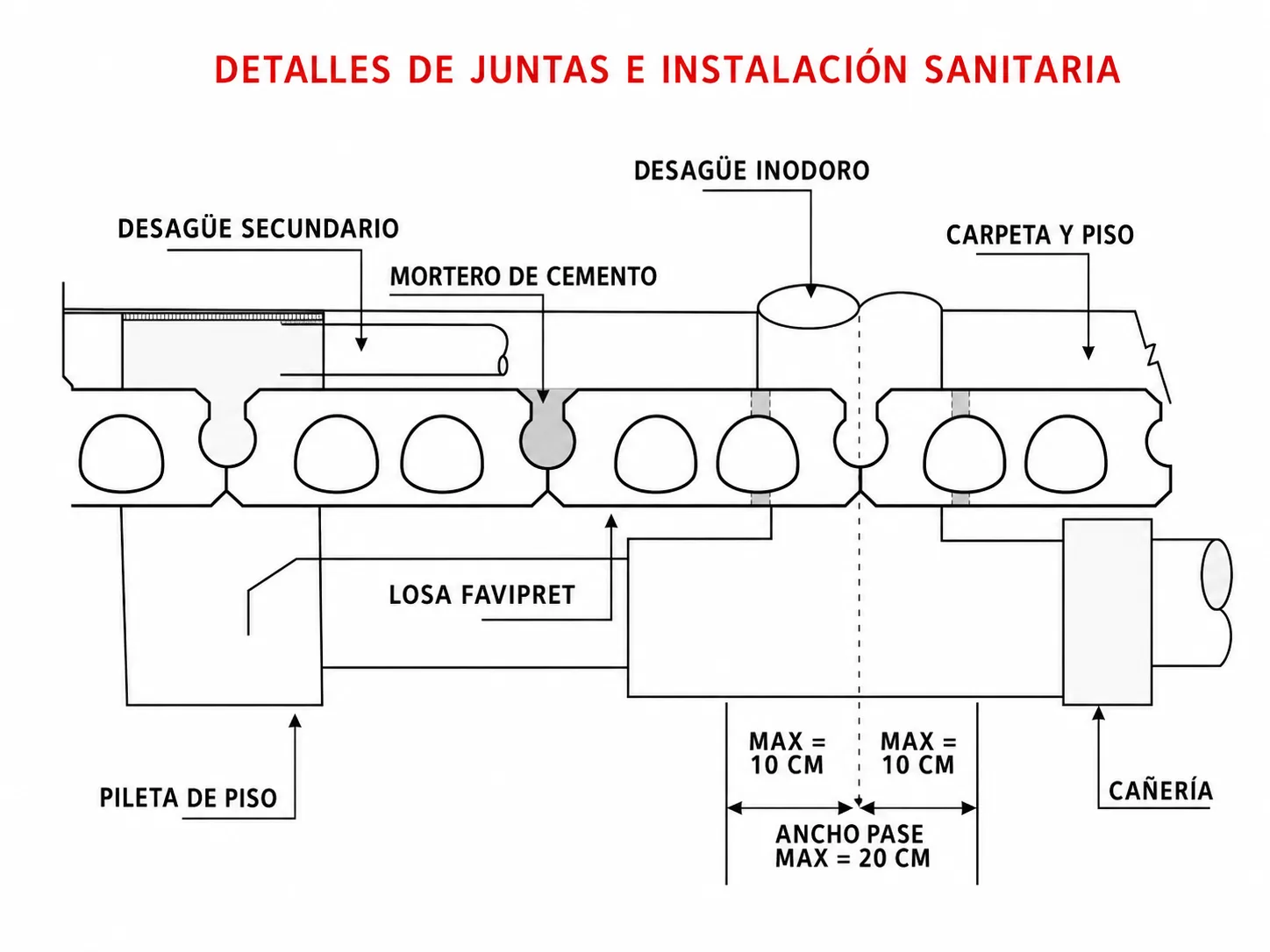

Para pases de instalación sanitaria (desagües, cañerías), el ancho máximo de paso es de 20 cm, con un máximo de 10 cm hacia cada lado del eje de la junta.

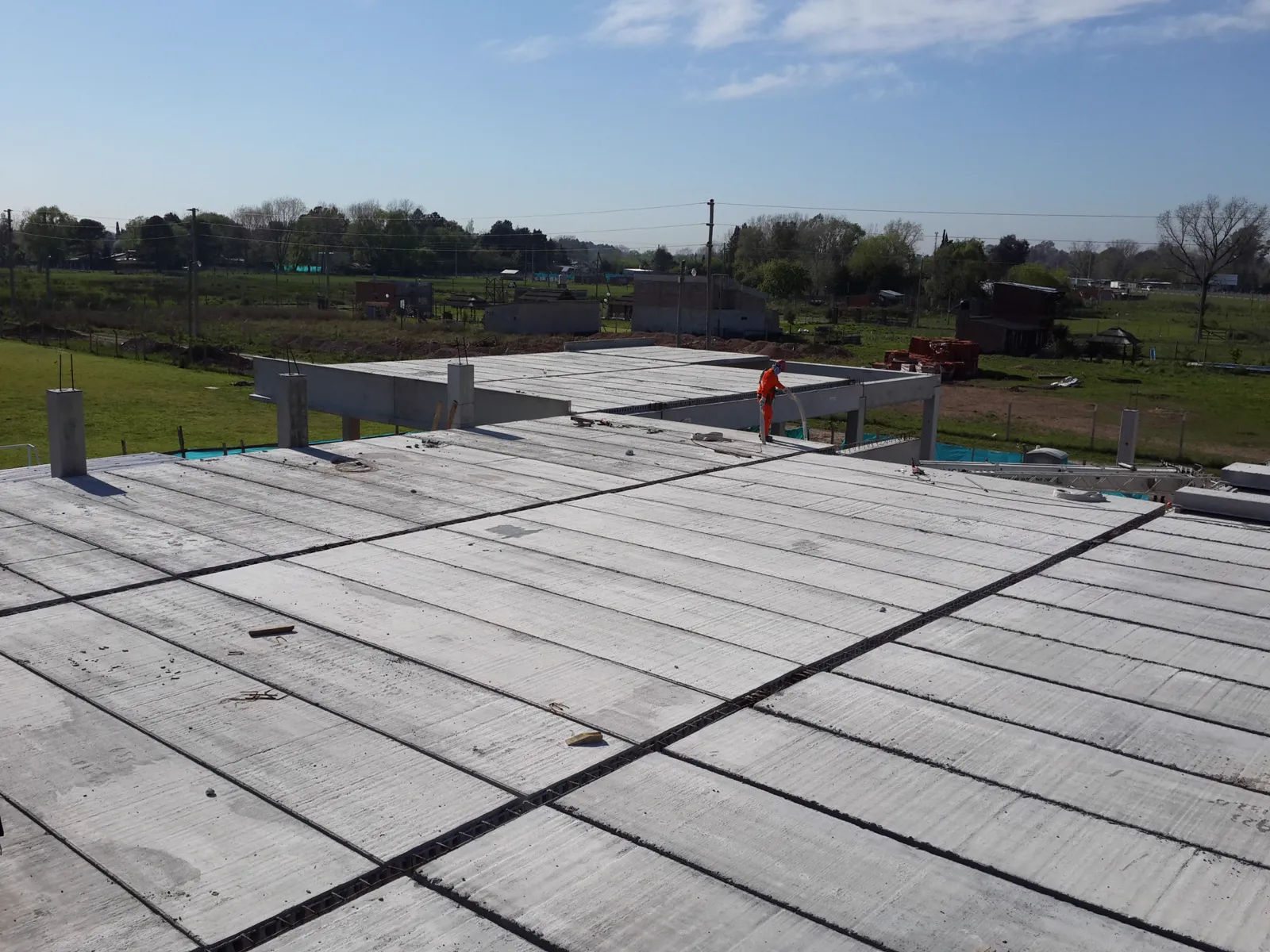

Antes de hormigonar, se limpia todo residuo de tierra o impurezas y se moja bien la superficie de las losas para asegurar una buena adherencia con el mortero.
