Viguetas pretensadas
Ficha técnica informativa
Sistema de viguetas pretensadas T10

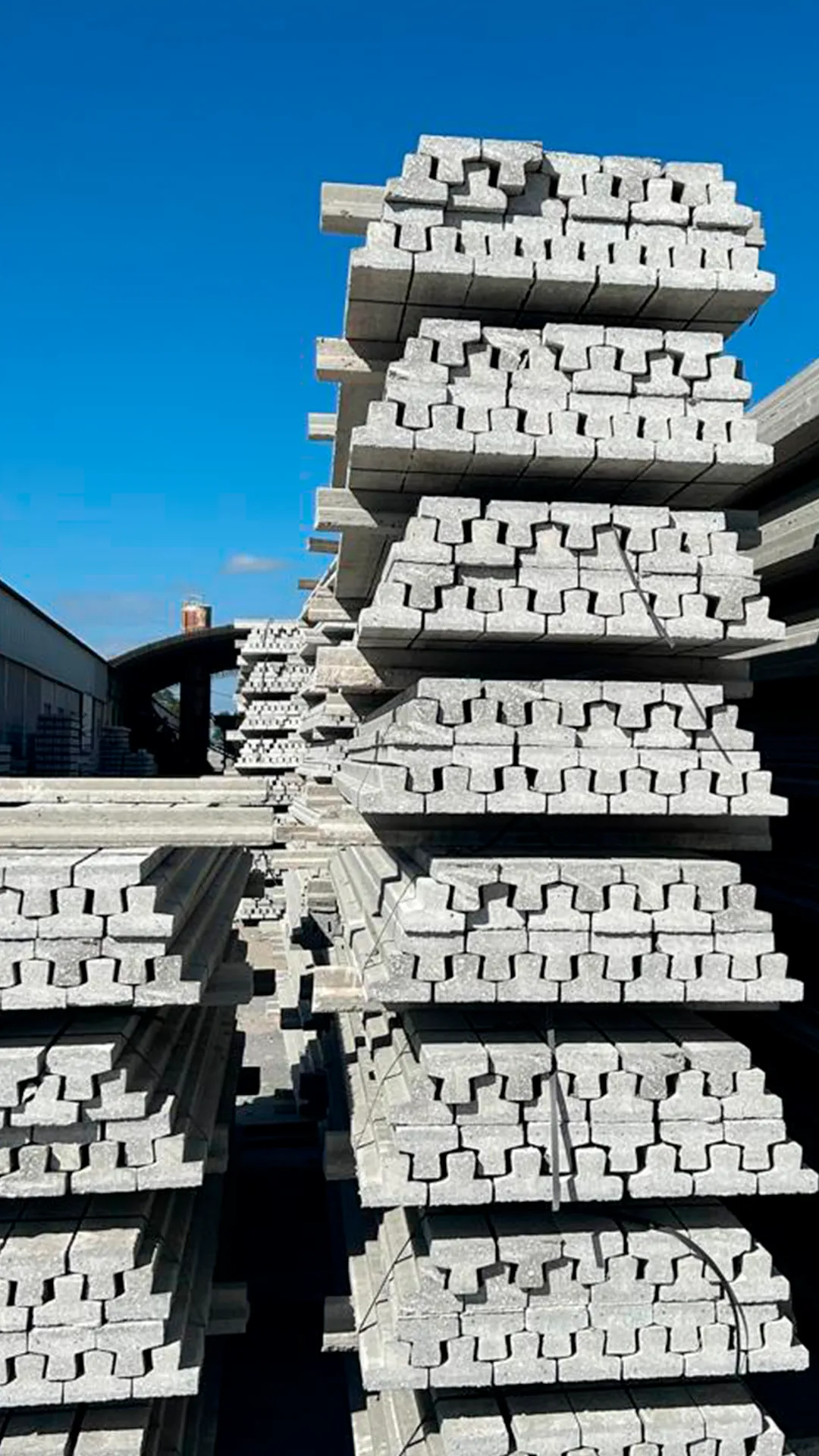

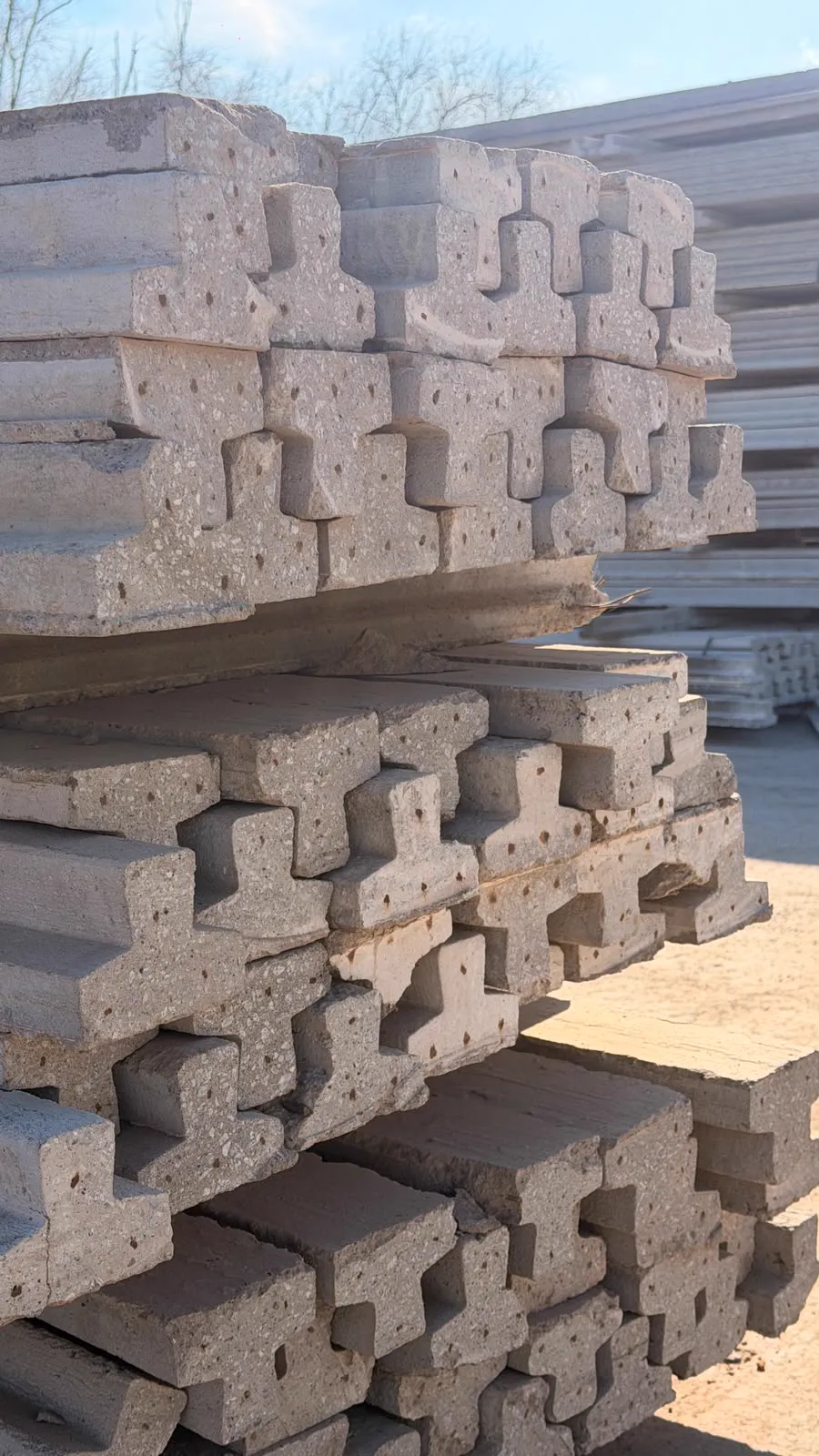

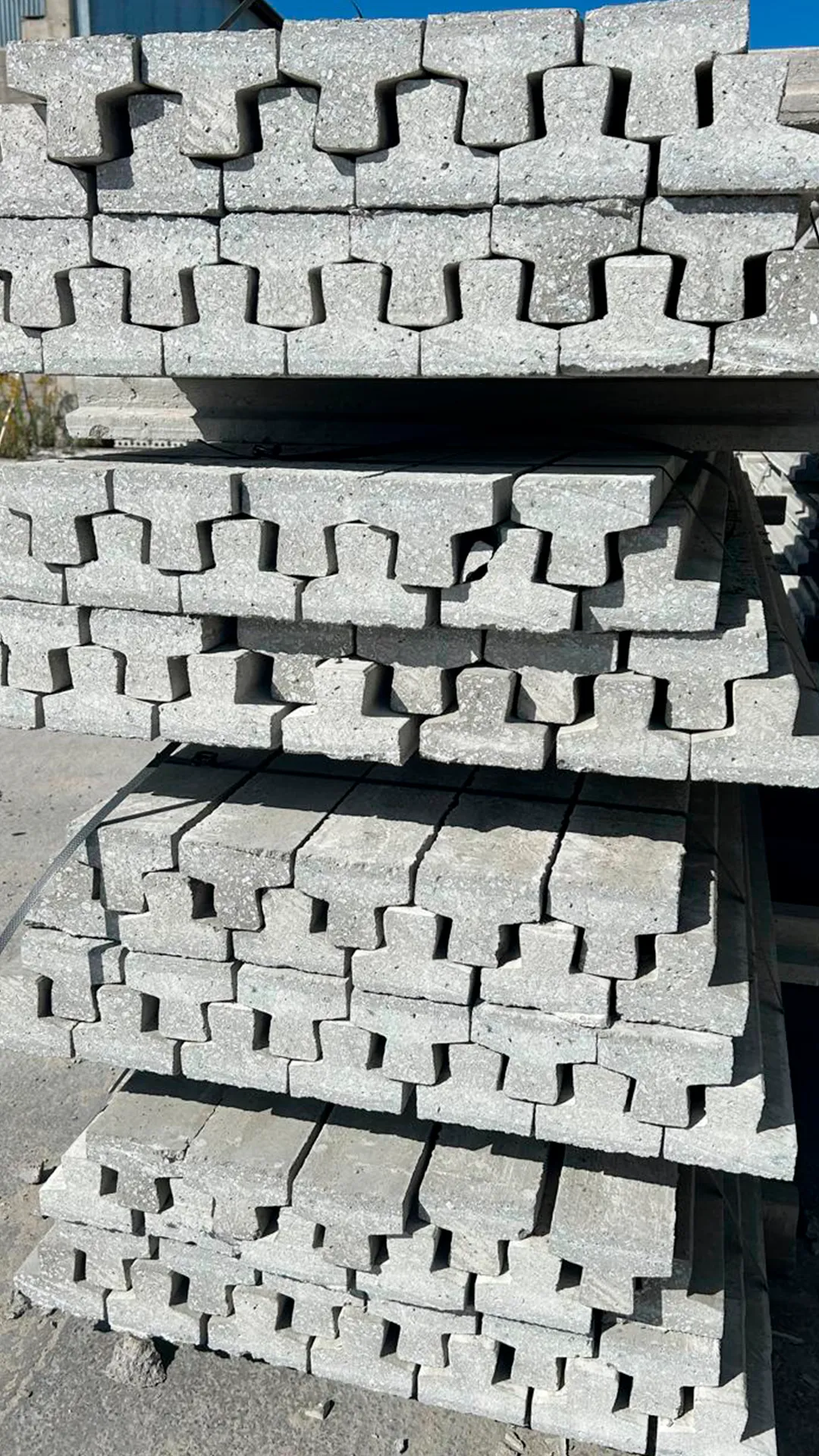

Las viguetas pretensadas T10 son elementos estructurales prefabricados de hormigón que adoptan una geometría de T invertida. Funcionan como componentes semi-resistentes dentro del sistema de losas alivianadas para entrepisos y techos, concentrando la resistencia a la tracción del forjado.
El sistema constructivo alivianado
La estructura adquiere su capacidad de carga definitiva únicamente cuando el hormigón de la capa de compresión fragua y trabaja de manera solidaria con los siguientes componentes:
- Viguetas T10 Actúan como la armadura principal del forjado.
- Bovedillas Bloques de EPS (poliestireno expandido) o cerámicos que rellenan el espacio intermedio y reducen el peso propio de la losa.
- Malla de acero Armadura de reparto colocada sobre las viguetas para absorber esfuerzos de retracción y flexión.
- Capa de compresión Hormigón vertido in situ que unifica el sistema estructural.
Propiedades y datos técnicos

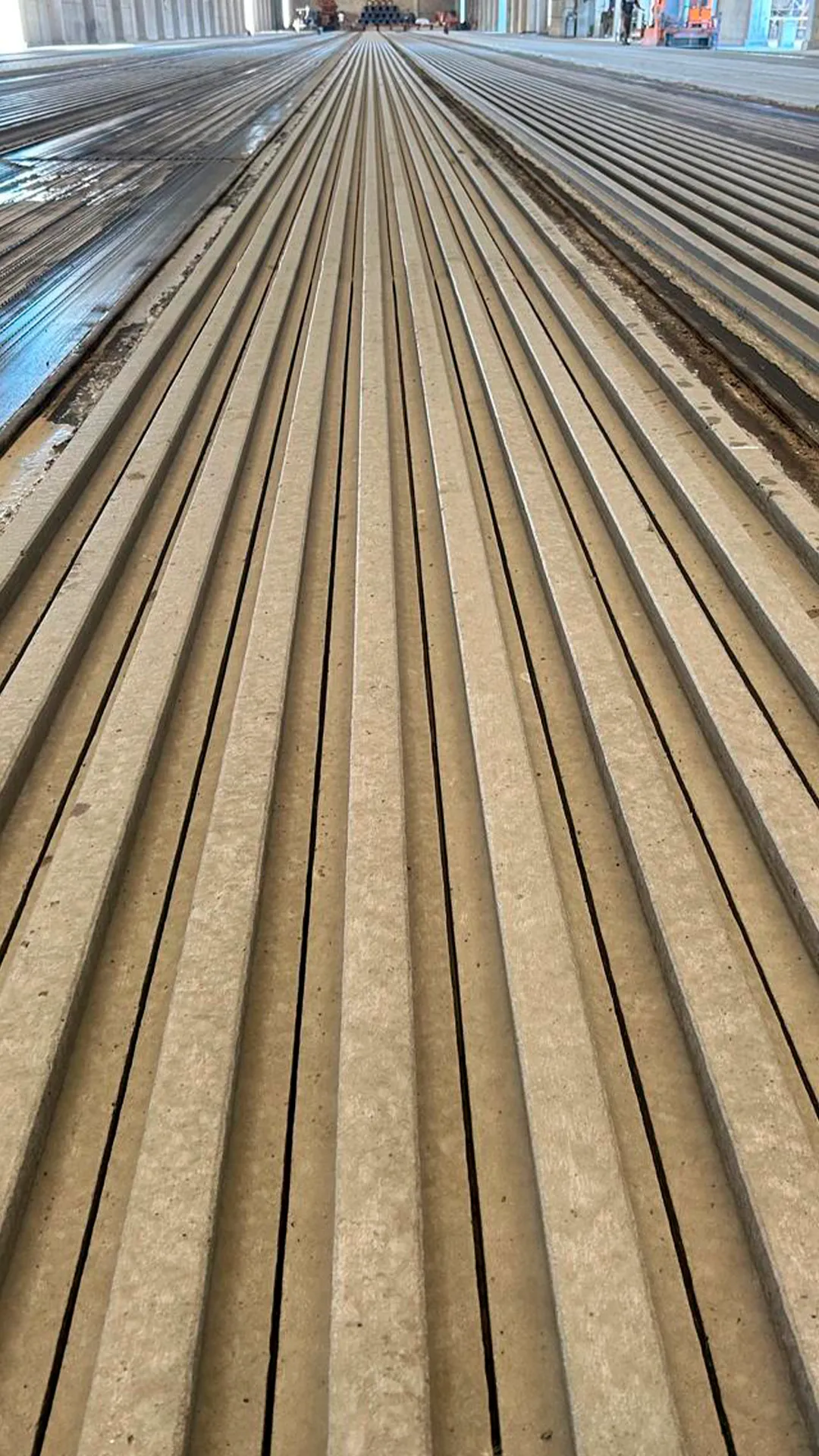

| Sección transversal | 55 cm² (altura nominal: 9 cm / ancho base: 10 cm) |
|---|---|
| Peso teórico | ~13.5 kg por metro lineal |
| Calidad del hormigón | H35 (según reglamento CIRSOC 201-2005) con curado por vapor |
| Acero de pretensado | Cables tesados bajo control (normas IRAM - IAS U500-07) que incrementan la resistencia a la flexión y al pandeo |
Directrices de montaje y manipulación
1. Apoyos mínimos en obra
- Muros portantes: mínimo 10 cm de apoyo.
- Tabiques y vigas de hormigón: mínimo 8 cm de apoyo.

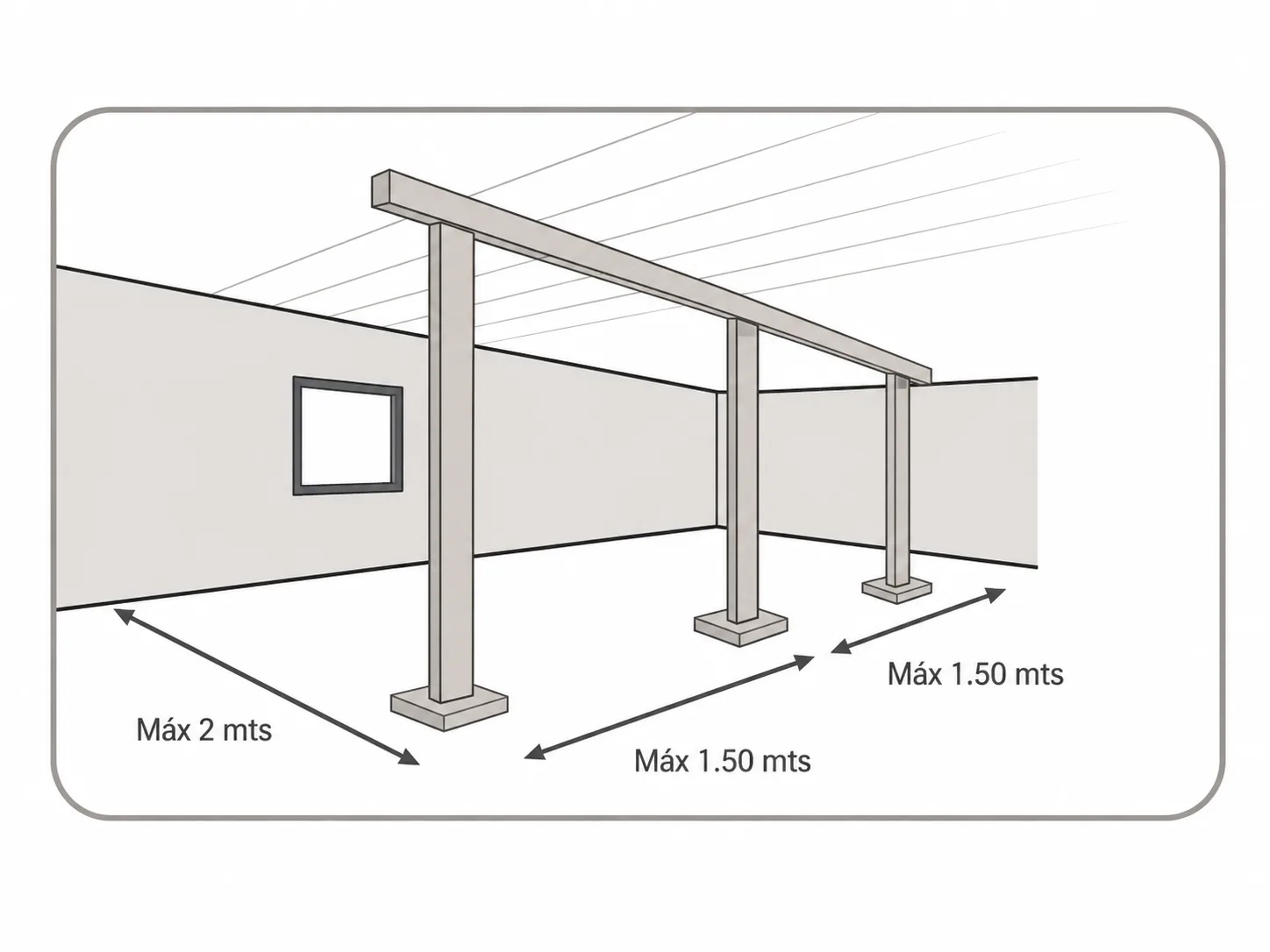

2. Apuntalamiento y tránsito
- Es indispensable realizar un correcto apuntalamiento previo a la colocación de bovedillas y al vertido del hormigón para evitar deformaciones iniciales en la serie T10.
- El tránsito de operarios debe realizarse exclusivamente sobre tablones colocados transversalmente a las viguetas.
3. Manipuleo logístico
- Las viguetas deben izarse siempre desde ambos extremos y manteniendo las alas hacia abajo.
Prohibición: no trasladar en posición invertida ni transportar con extremos en voladizo. Esto genera tracciones en la zona superior que provocan fisuras, pérdida de la precompresión e inutilización del elemento.
Ventajas estructurales frente a la losa maciza
Reducción de cargas muertas
Disminuye el peso total del forjado, aliviando la carga transferida a vigas, columnas y cimientos.
Optimización de secciones
Permite reducir las dimensiones de las fundaciones y optimizar el espacio útil interior.
Eficiencia de obra
Simplifica el montaje manual, suprime encofrados continuos y reduce el volumen de hormigón requerido in situ.
Información estructural
| Sección transversal | 55 cm² (altura nominal: 9 cm / ancho base: 10 cm) |
|---|---|
| Peso | ~13.5 kg/m |
| Armadura | Acero, diámetro y cantidad variable según serie |
| Bloques de aligeramiento | Cerámicos o de poliestireno expandido (EPS) |
| Norma | IRAM |
Método de cálculo
El dimensionamiento de la vigueta se realiza a partir del momento flector máximo esperado sobre el elemento, considerando la luz a cubrir y las cargas de servicio (carga permanente y sobrecarga de uso). El cálculo se resuelve con la expresión general Mmax = (q × l2) / 8, donde q es la carga total distribuida por metro lineal y l la luz libre entre apoyos. Con el momento máximo obtenido se selecciona la serie de vigueta (armadura) que verifica la resistencia requerida.

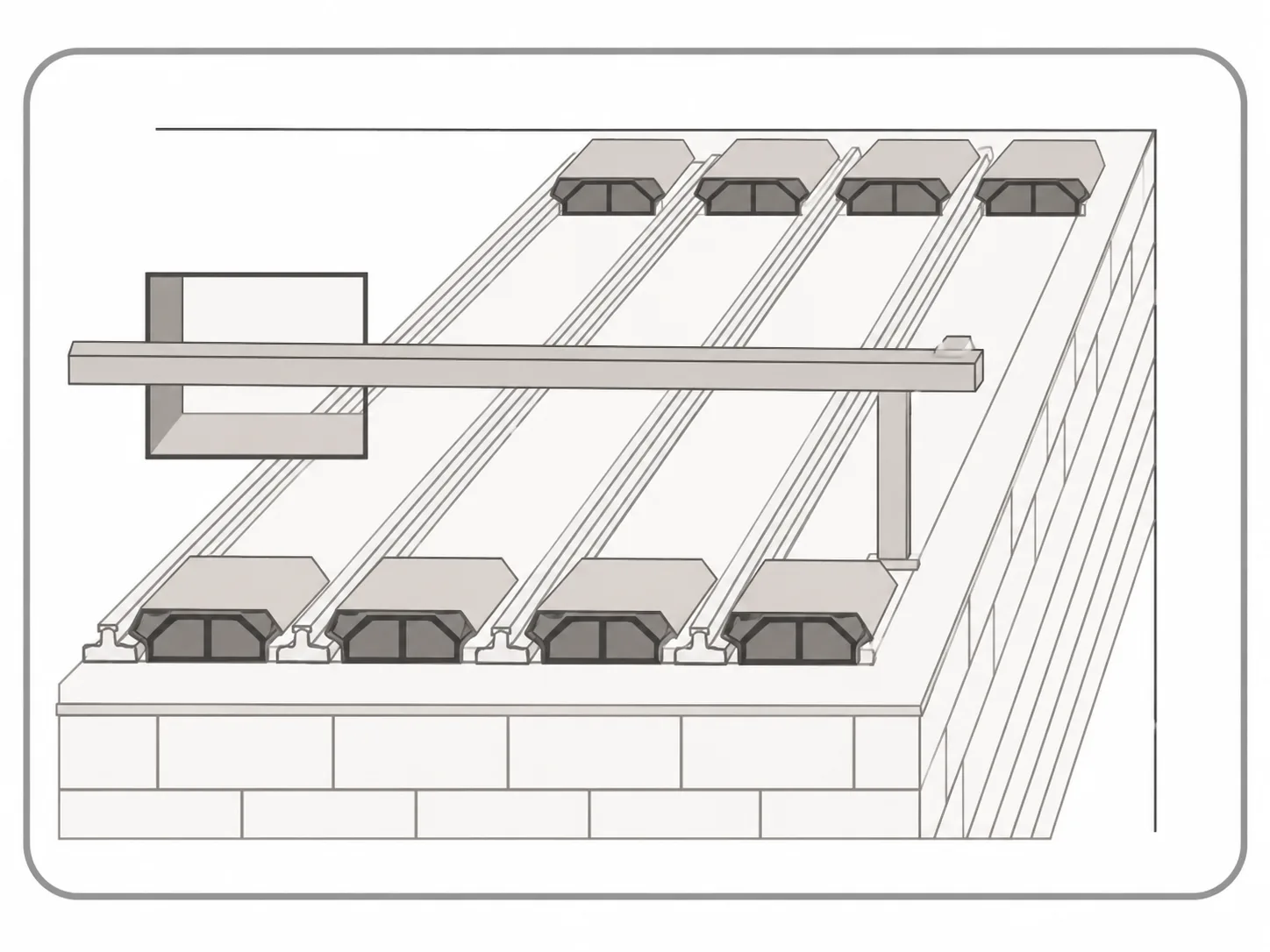

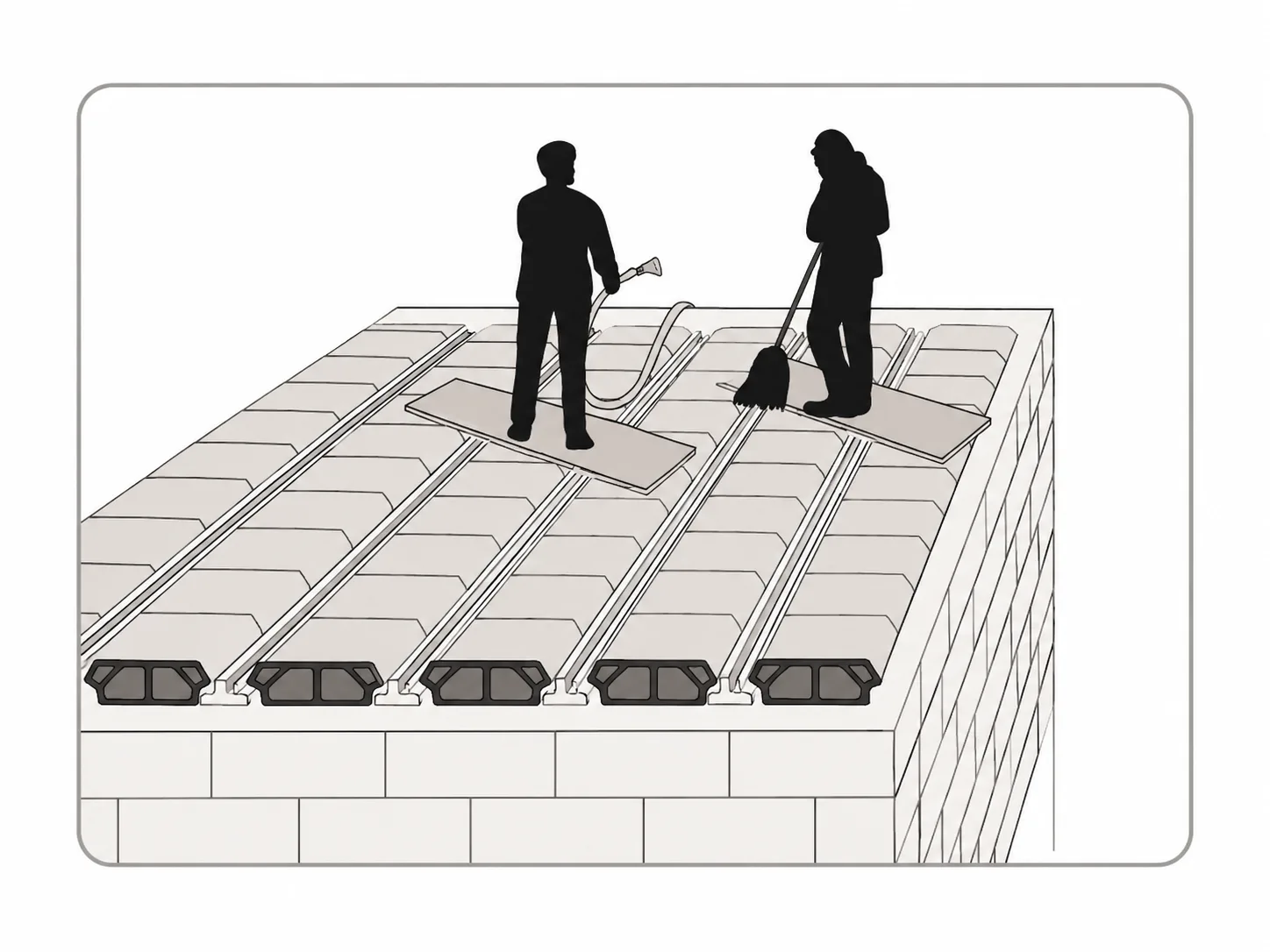

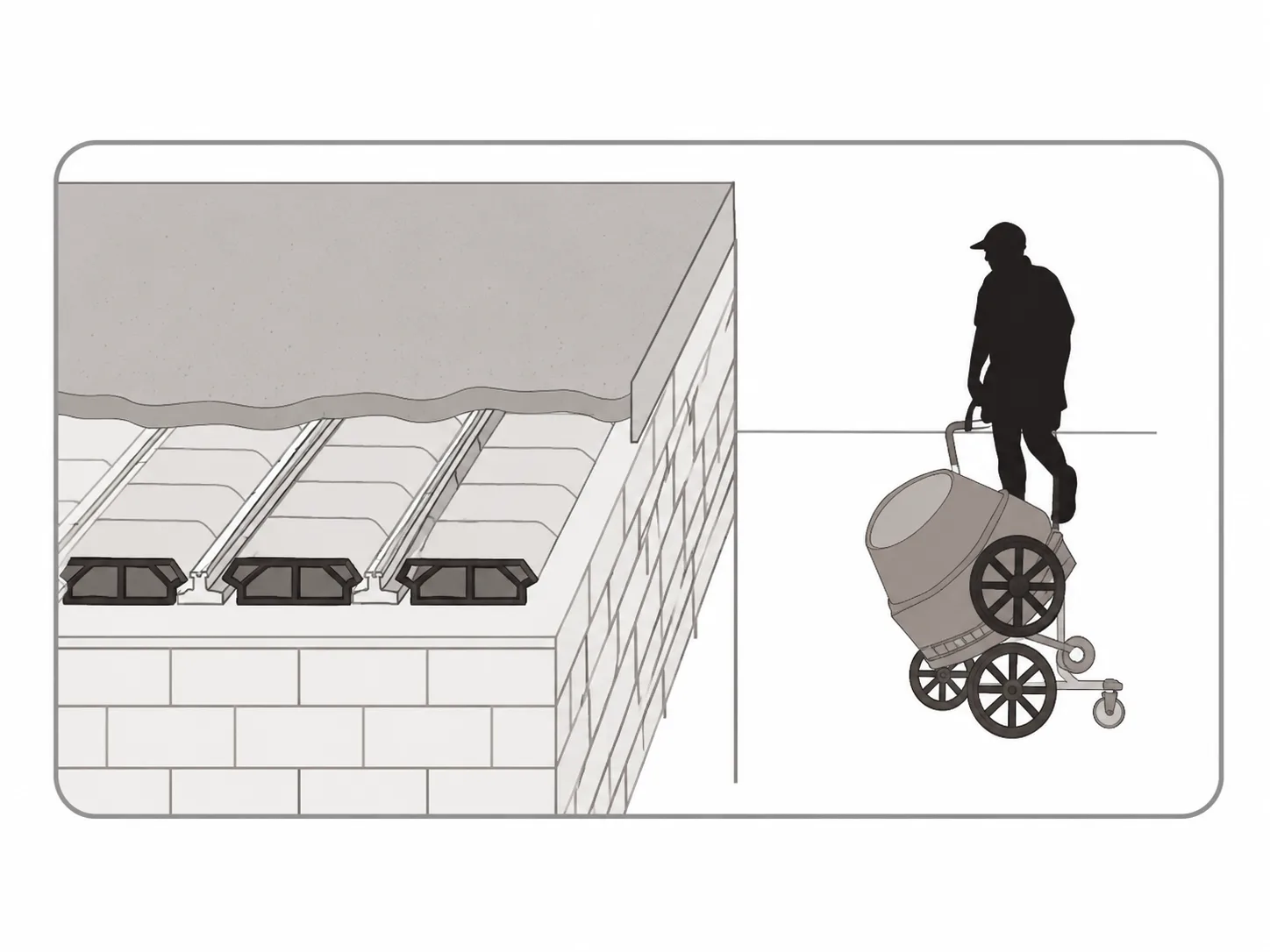

Instrucciones de armado y hormigonado
Tipificación de viguetas pretensadas
Norma IRAM-IAS U 500-07.
| Serie | Longitud (m) | Distribución de armadura | Esquema |
|---|---|---|---|

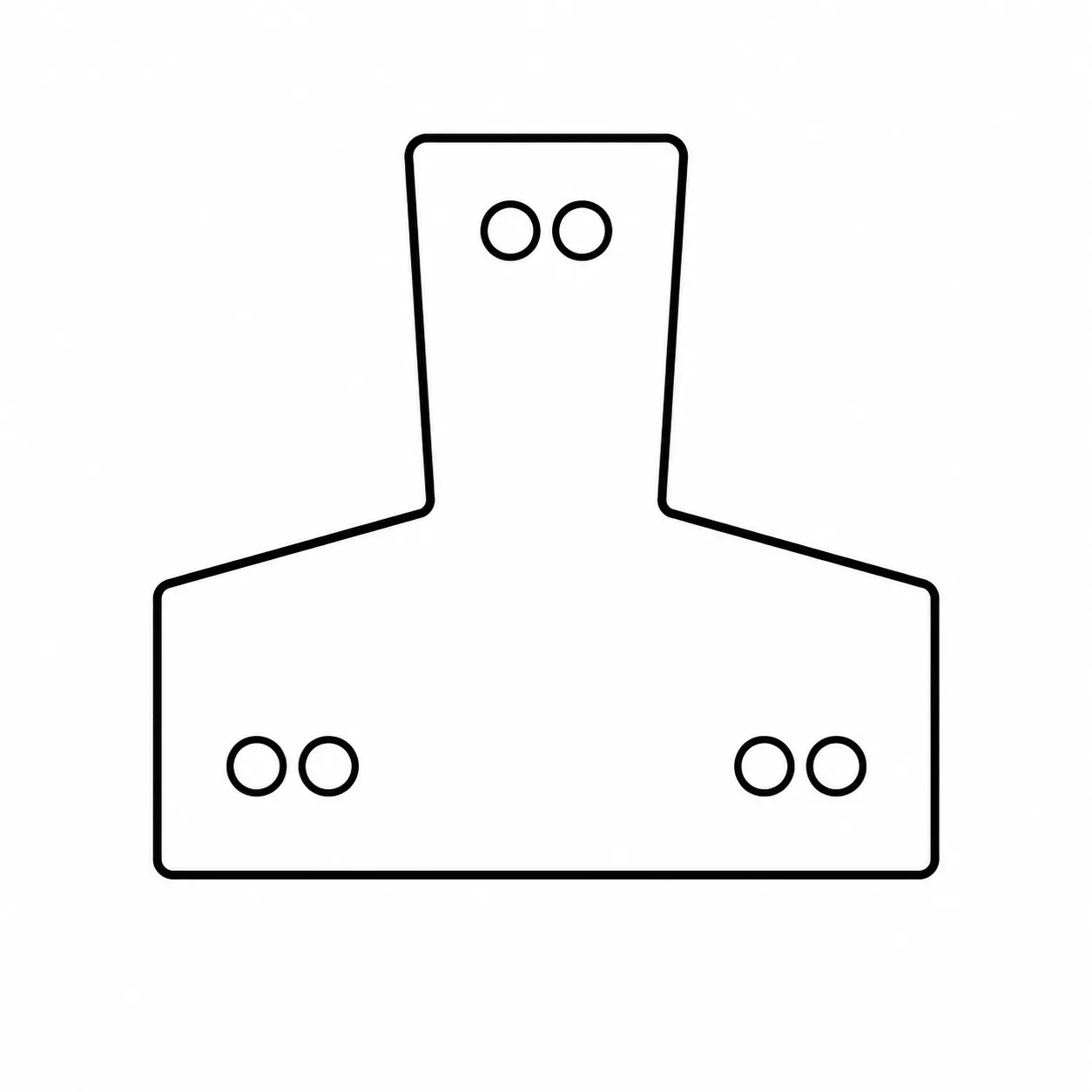

| 1 | hasta 3,80 | 1 cordón de 2×2,25 / 2 cordones de 2×2,25 |  |

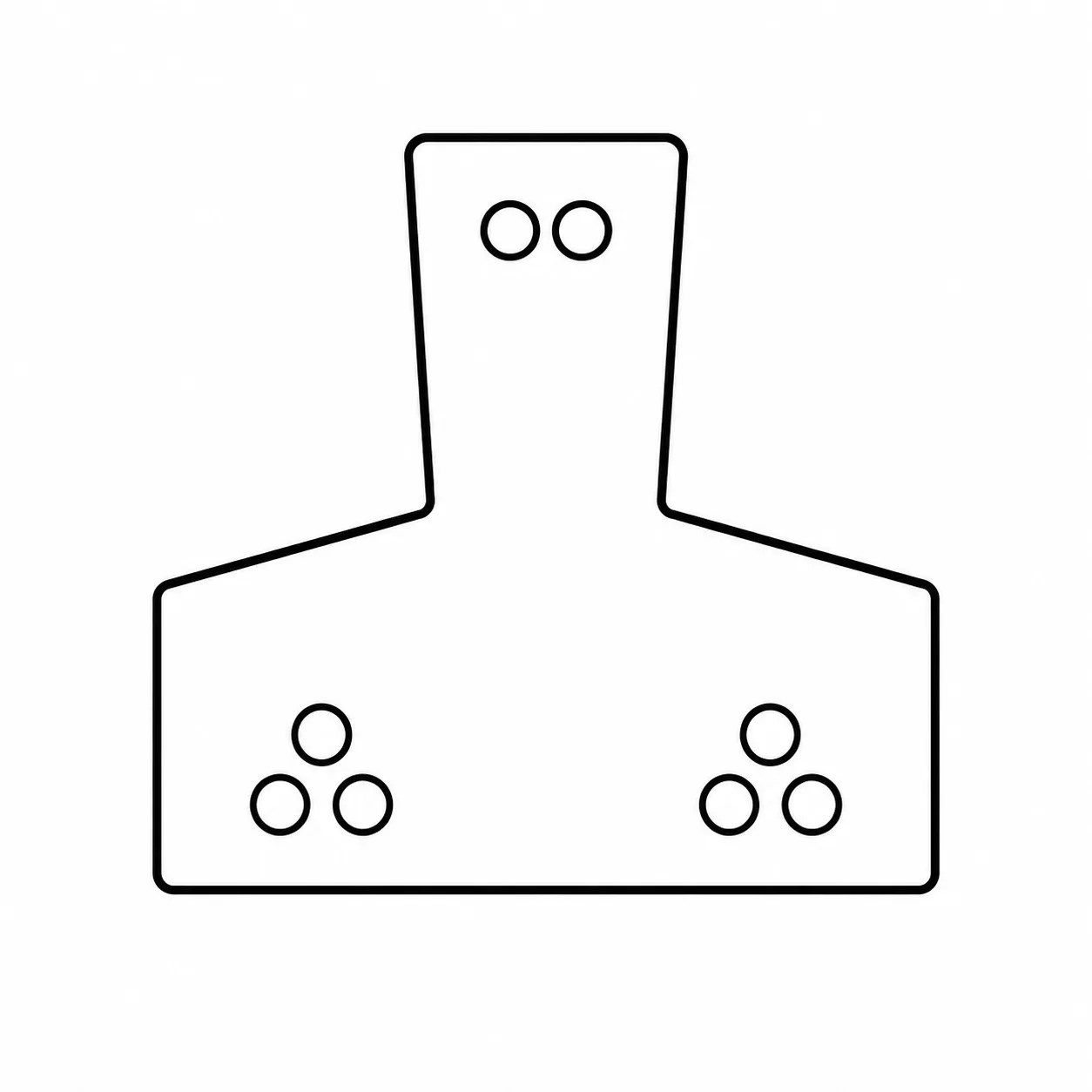

| 2 | 3,90 a 4,30 | 1 cordón de 2×2,25 / 2 cordones de 3×2,25 |  |

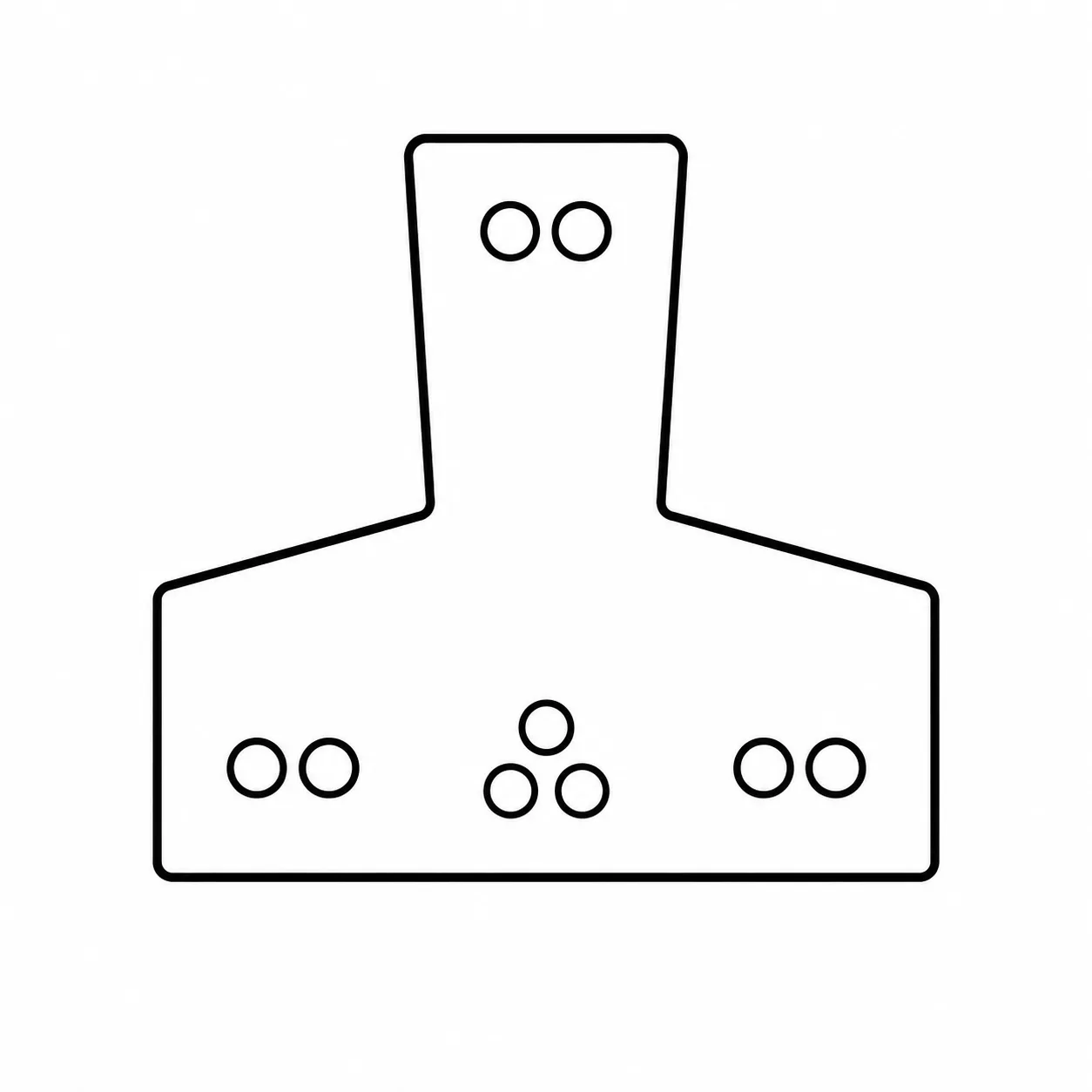

| 3 | 4,40 a 4,50 | 1 cordón de 2×2,25 / 2 cordones de 2×2,25 / 1 cordón de 3×2,25 |  |

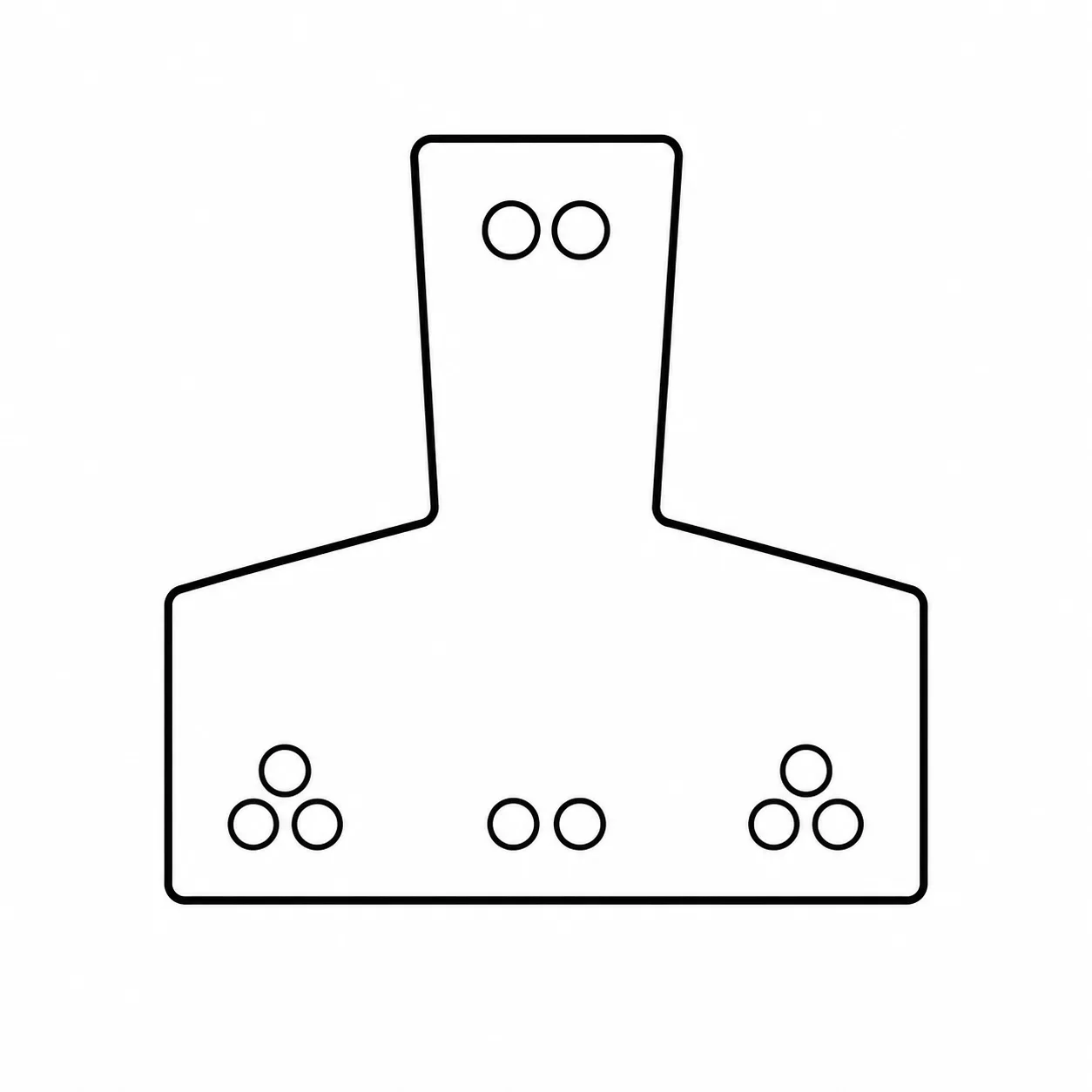

| 4 | 4,60 a 4,80 | 1 cordón de 2×2,25 / 2 cordones de 3×2,25 / 1 cordón de 2×2,25 |  |

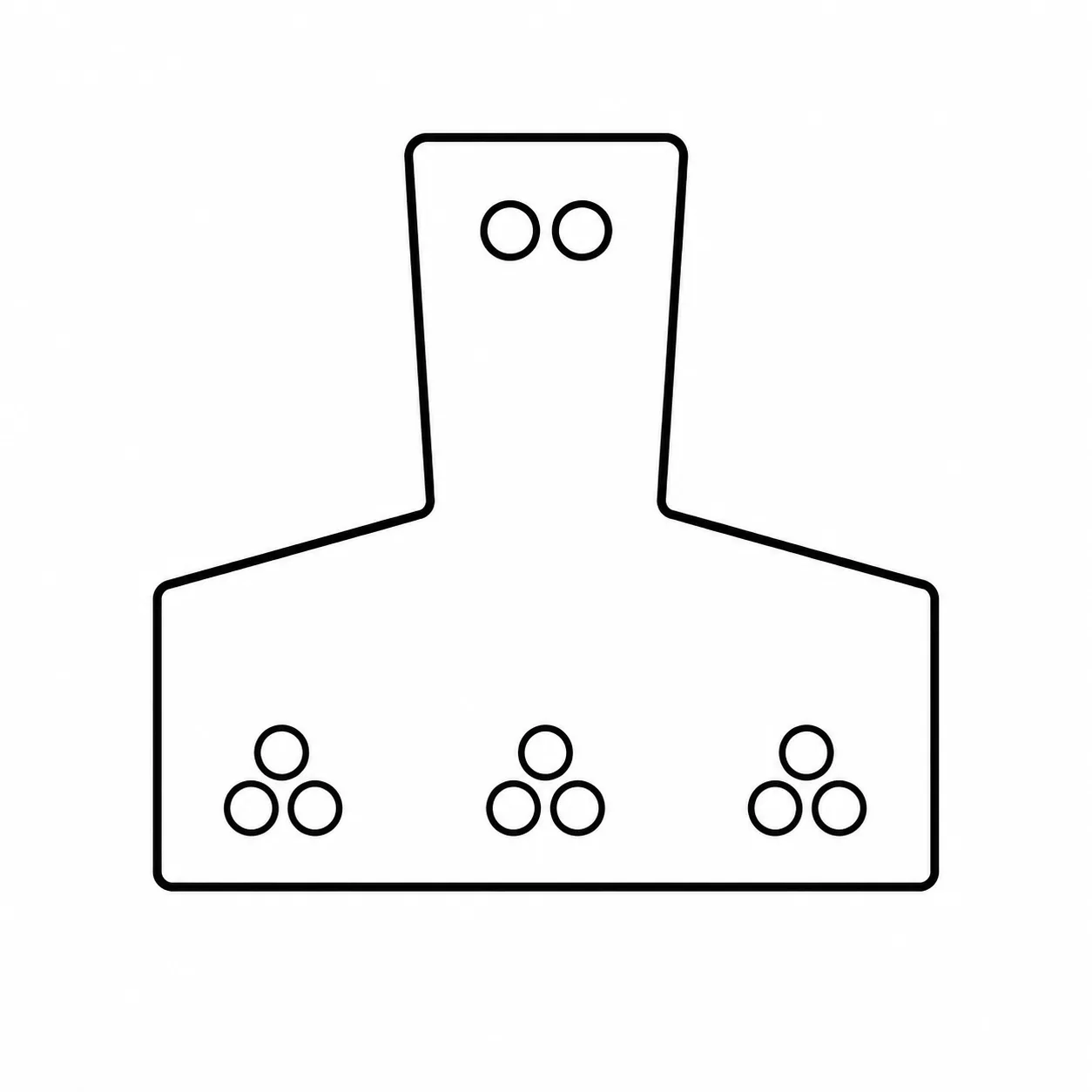

| 5 | 4,90 a 5,10 | 1 cordón de 2×2,25 / 3 cordones de 3×2,25 |  |

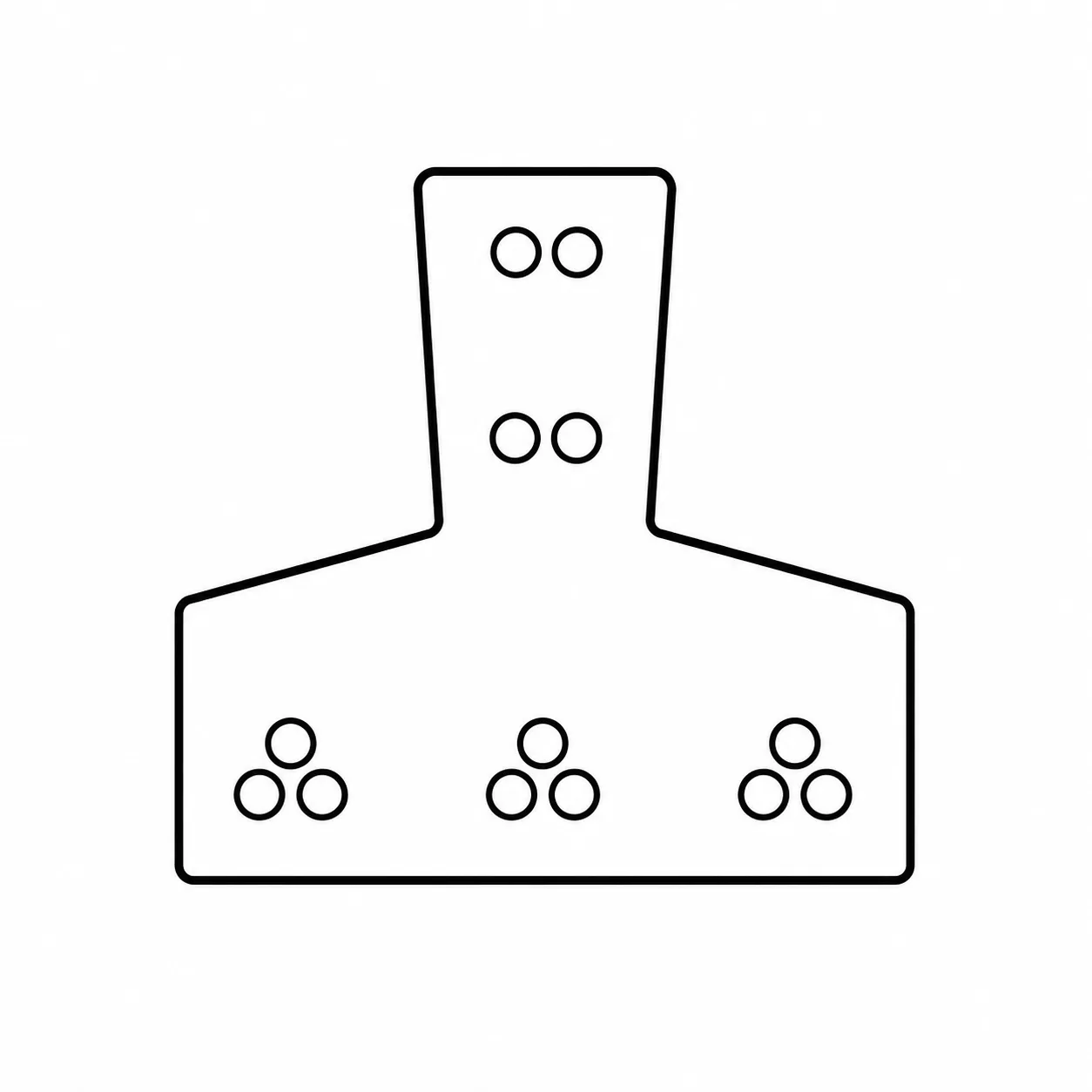

| 6 | 5,20 a 5,30 | 1 cordón de 2×2,25 / 1 cordón de 2×2,25 / 3 cordones de 3×2,25 |  |

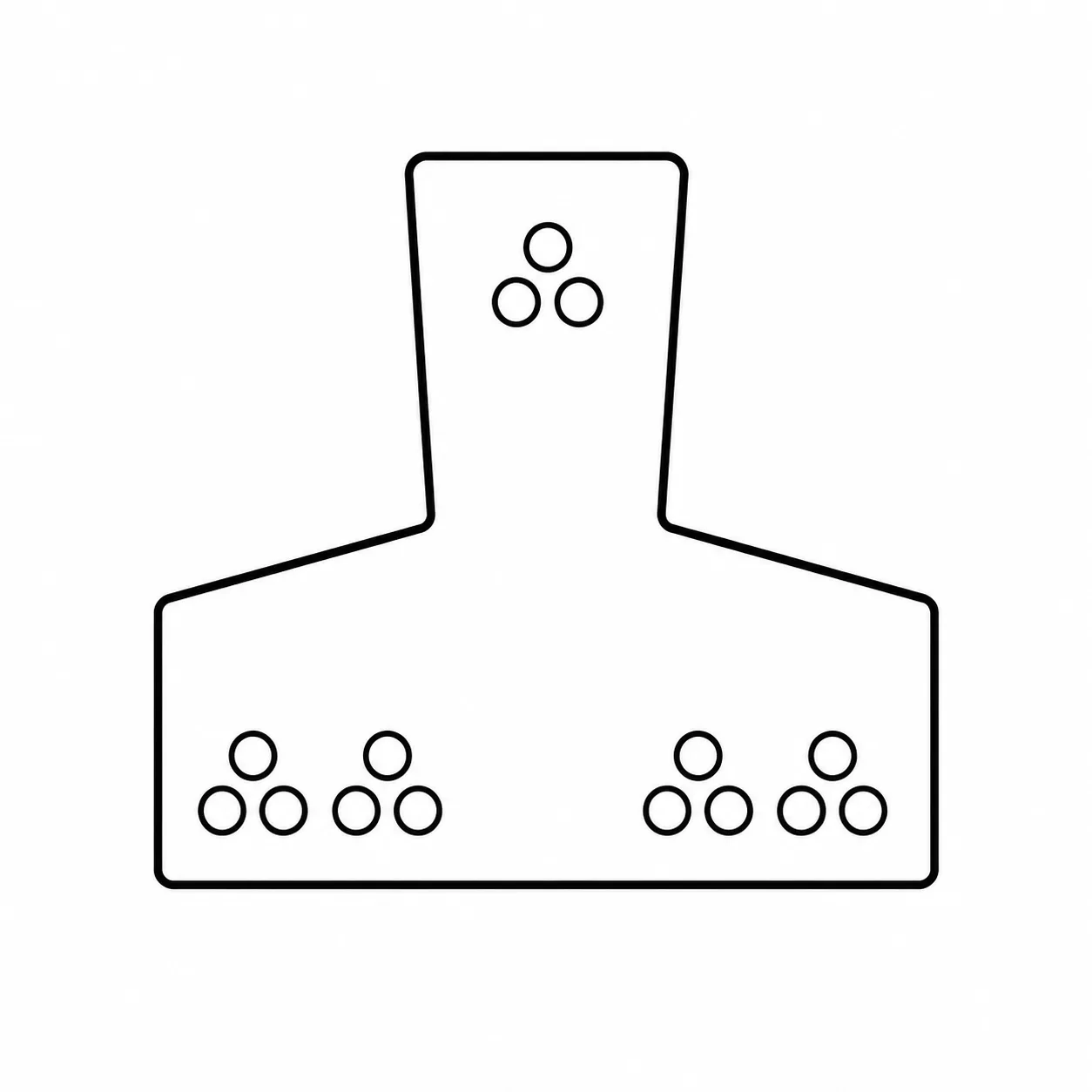

| 7 | 5,40 a 5,90 | 1 cordón de 3×2,25 / 4 cordones de 3×2,25 |  |

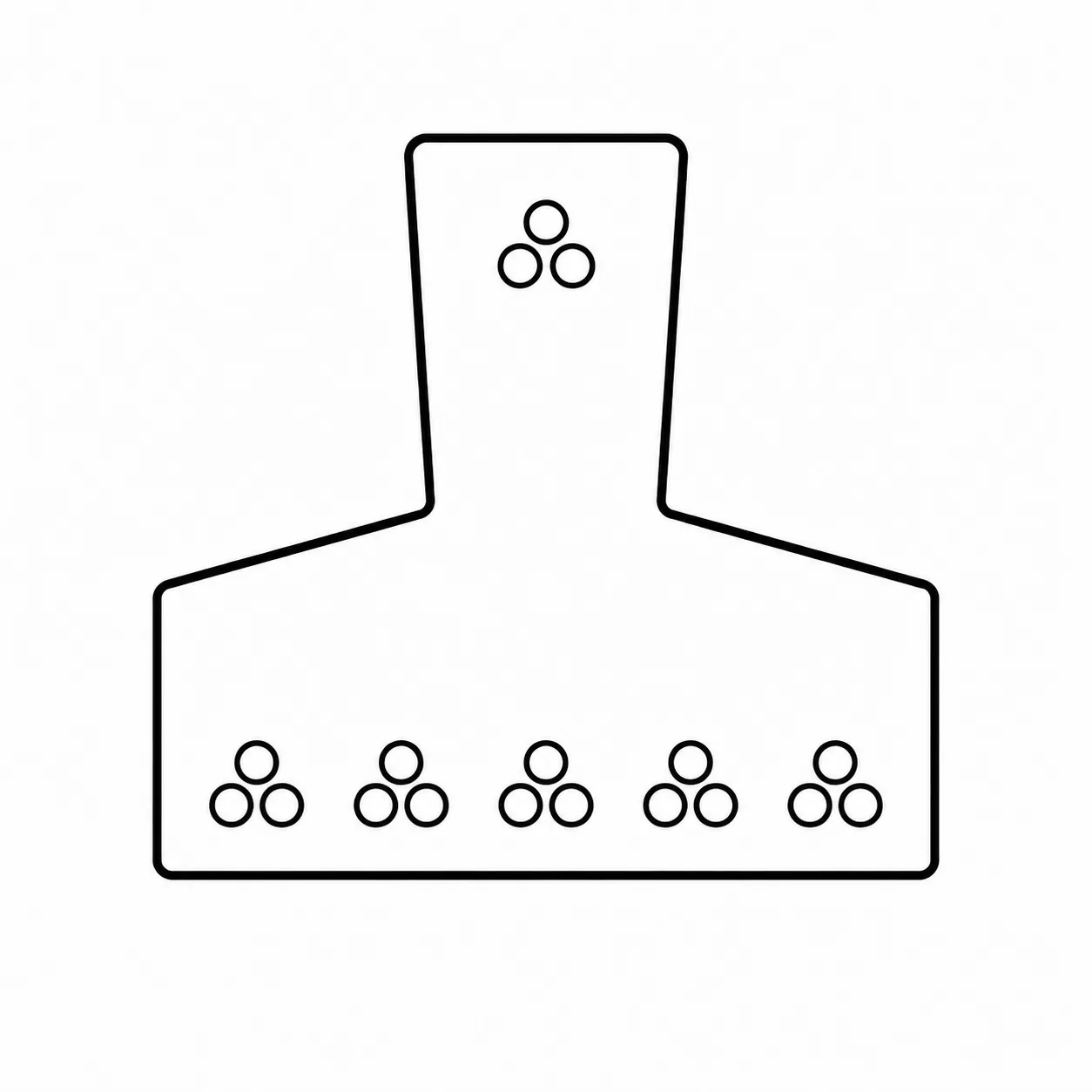

| 8 | 6,00 a 6,50 | 1 cordón de 3×2,25 / 5 cordones de 3×2,25 |  |

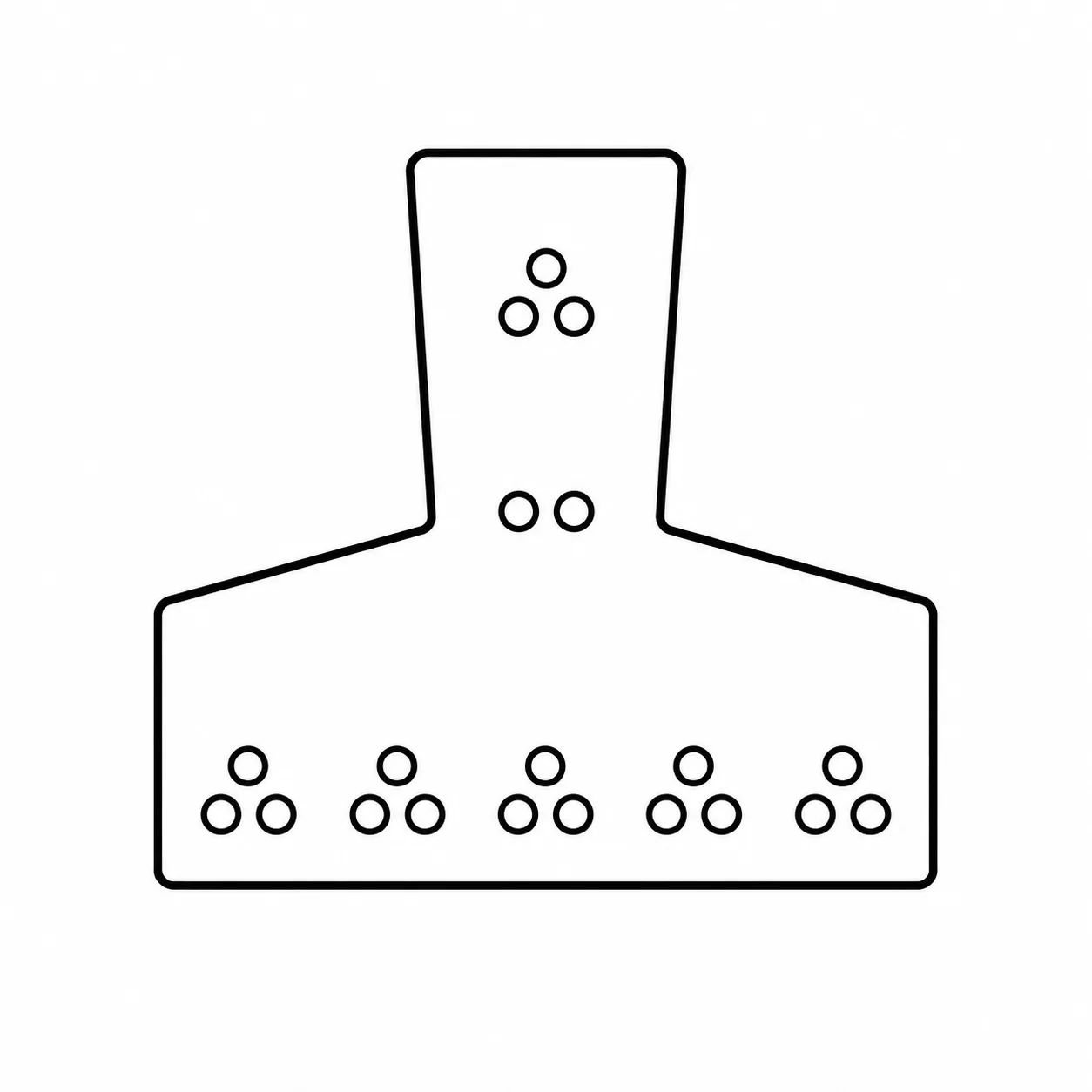

| 9 | 6,60 a 7,20 | 1 cordón de 3×2,25 / 1 cordón de 2×2,25 / 5 cordones de 3×2,25 |  |
Consumo de bloques (uds/m²)
| Tipo de bloque | Cerámico | Poliestileno exp. |
|---|---|---|
| Vigueta simple | 8 | 2 |
| Vigueta doble | 7 | 2 |
Momentos flectores admisibles
Con bloques de hormigón o cerámico (kgm/m²)
| Bloque (cm) | Total forjado (cm) | Peso propio (kg/m²) | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 15 | 200 | 457 | 630 | 718 | 795 | 869 | 1010 | 1168 | 1385 | 1510 |
| 12,5 | 17,5 | 225 | 616 | 838 | 945 | 1052 | 1160 | 1349 | 1555 | 1860 | 2030 |
| 16,5 | 21,5 | 270 | 795 | 1070 | 1211 | 1348 | 1489 | 1736 | 1998 | 2398 | 2630 |
| 20 | 25 | 310 | 950 | 1281 | 1448 | 1608 | 1770 | 2068 | 2389 | 2865 | 3155 |
Con bloques de poliestileno expandido (kgm/m²)
| Bloque (cm) | Total forjado (cm) | Peso propio (kg/m²) | S1 | S2 | S3 | S4 | S5 | S6 | S7 | S8 | S9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 200 | 505 | 690 | 779 | 872 | 959 | 1109 | 1275 | 1520 | 1658 |
| 12,5 | 17,5 | 225 | 616 | 838 | 945 | 1052 | 1160 | 1349 | 1555 | 1860 | 2030 |
| 16,5 | 21,5 | 270 | 795 | 1070 | 1211 | 1348 | 1489 | 1736 | 1998 | 2398 | 2630 |
| 20 | 25 | 310 | 950 | 1281 | 1448 | 1608 | 1770 | 2068 | 2389 | 2865 | 3155 |
